SH21/SBH21 非晶合金油浸式变压器 产品简介

SH21/SBH21 非晶合金油浸式变压器是基于GB 20052-2020/2024新能效标准推出的二级能效非晶合金变压器，为 SH15/SBH15 的升级换代产品，核心特点是空载损耗极低、负载损耗更优、运行更稳定，是当前节能配电市场的主流选型。

一、型号含义与执行标准

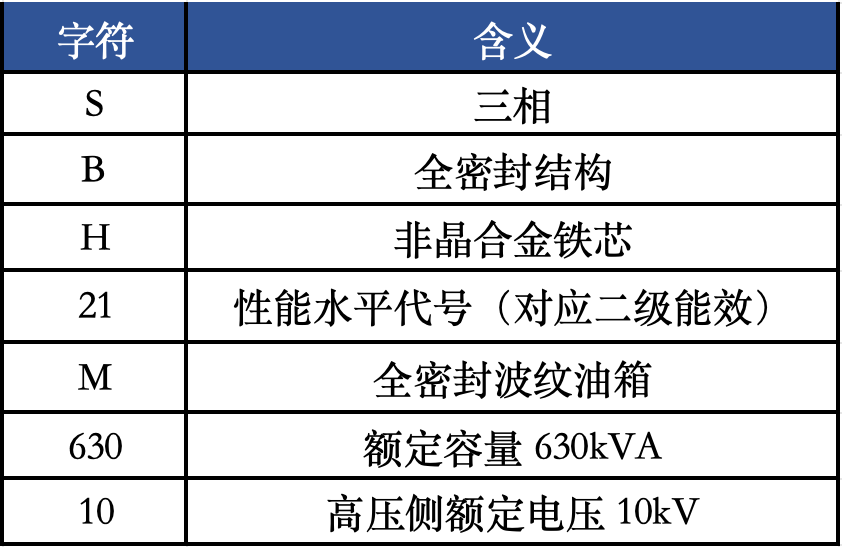

1. 型号解析（以 SBH21-M-630/10 为例）

2. 执行标准

GB 20052-2020/2024：《电力变压器能效限定值及能效等级》（二级能效）

GB/T 25446：《油浸式非晶合金铁心配电变压器技术参数》

GB 1094：《电力变压器》系列标准

GB/T 6451：《三相油浸式电力变压器技术参数和要求》

二、核心技术特点

1. 低损耗（核心优势）

铁芯：采用铁基非晶合金带材，原子无序排列，磁滞损耗极低。

空载损耗：比传统 S13 硅钢变压器降低 70%~80%；较 SH15略低或持平。

负载损耗：比 SH15降低约 15%~20%，绕组优化设计，铜损更小。

空载电流：仅为硅钢变压器的1/10，励磁功耗极低。

2. 运行特性

调压方式：无励磁调压（±2×2.5% 或 ±3×2.5%）。

冷却方式：ONAN（自然油循环自冷）。

环境适应：海拔≤1000m；温度 -25℃～+40℃。

联结组别：Dyn11（主流）、Yyn0。

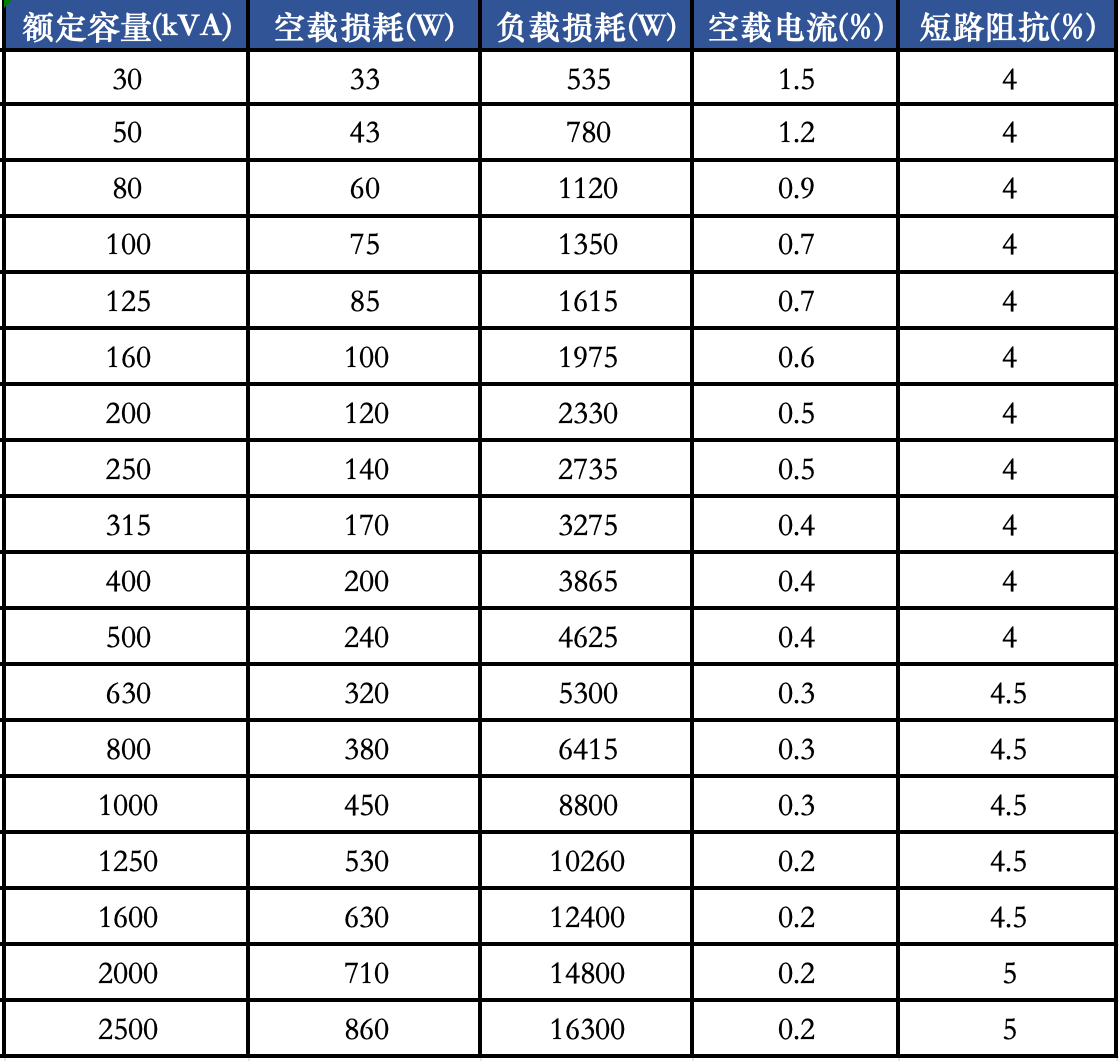

     三、技术参数表（10kV/0.4kV，Dyn11，ONAN）表格
