SZ 有载调压油浸式变压器产品简介

SZ 有载调压油浸式变压器是在三相油浸式变压器基础上，配置有载分接开关，可在带负荷状态下不停电调整分接头，从而稳定输出电压的电力配电设备；型号中 “Z” 代表有载调压，常见系列如 SZ11、SZ13、SZ20、SZ22 等，分别对应不同能效等级与损耗水平。

一、型号与标准

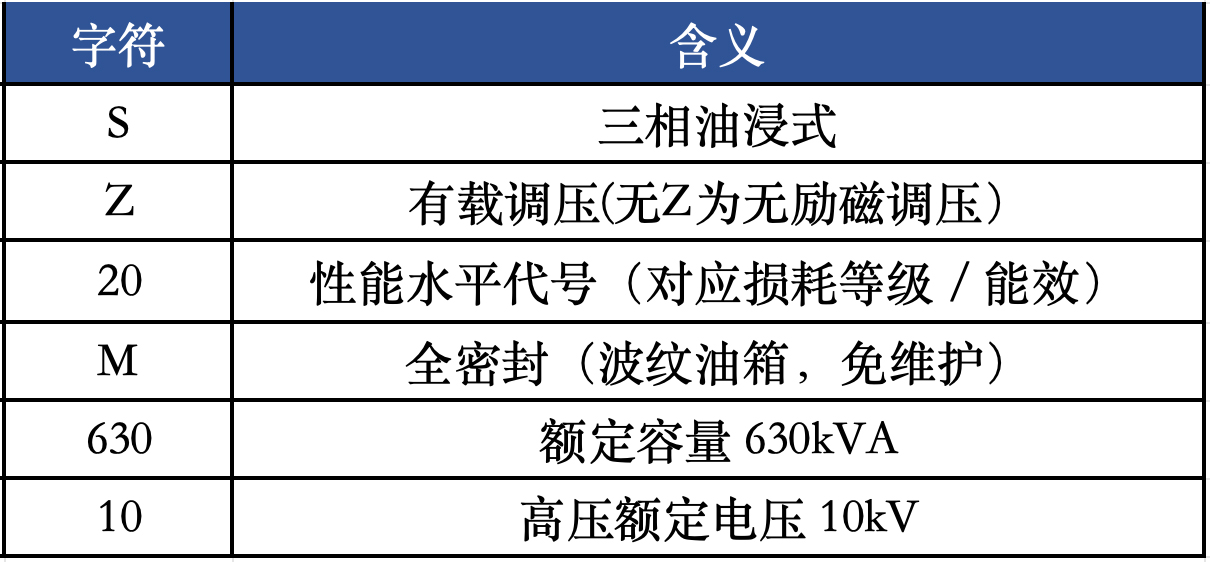

1. 型号含义，以 SZ20M630/10 为例

2. 执行标准

基础安全：GB 1094《电力变压器》、GB/T 6451《三相油浸式电力变压器技术参数和要求》

能效限定：GB 20052《电力变压器能效限定值及能效等级》（三级、二级 、一级）

绝缘与温升：GB/T 1094.2、GB/T 1094.5 等

二、核心功能与原理

核心优势：带负荷切换分接头，不停电、不中断供电，精准调节输出电压，适配电压波动大、对电压稳定要求高的场景。

调压机制：高压绕组设抽头，通过箱顶安装的有载分接开关，在负荷电流下完成切换（每档约 2.5%，常见调压范围 ±3×2.5%），实现每档精细调压，切换寿命≥10 万次。

控制方式：支持手动 / 电动 / 自动调压，可配远程控制与 “四遥” 功能，适配智能化运维。

三、关键技术特点

1、高效低耗

铁芯：优质冷轧取向硅钢片，全斜接缝 / 阶梯叠片，降低空载损耗与噪音。

绕组：高导电率无氧铜，真空浸漆绝缘，优化电流密度与温升，抗短路能力强。

能效覆盖：从三级、二级（如 SZ20）到一级（如 SZ22），适配不同节能需求。

2、高可靠结构

油箱：全密封波纹油箱（无储油柜），延缓绝缘油老化，减少漏油风险。

分接开关：触头采用耐弧材料，配灭弧与过压抑制，保障切换安全。

散热：片式散热器 / 波纹片，ONAN 自冷为主；大功率可选 ONAF/OFAN 风冷 / 强迫油循环。

3、安全与运维

保护：内置瓦斯、过温、过流保护，部分配油温 / 绕组温度监测。

环境：海拔≤1000m；环境温度 -25℃～+40℃；噪音≤55dB (A)（典型）。

寿命：设计寿命≥25年，全密封免维护。
