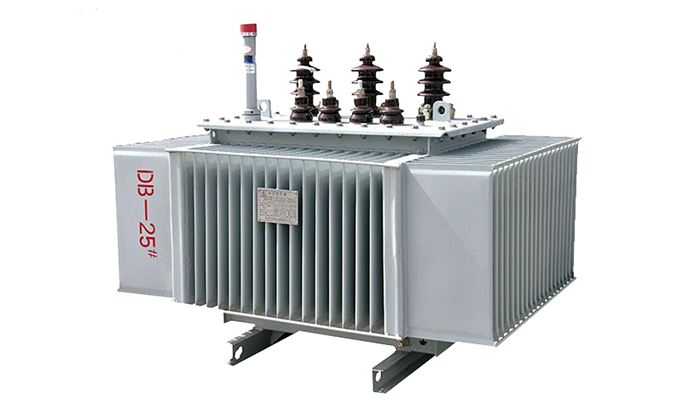

SH15/SBH15 非晶合金油浸式变压器 产品简介

SH15/SBH15 非晶合金油浸式变压器是以非晶合金带材为铁芯材料的超低损耗节能型变压器，核心优势是空载损耗比传统硅钢片变压器降低约 70%~80%，是国家一级能效、“双碳” 目标下的主流节能选型。型号中 H 代表非晶合金，B 代表全密封。

一、型号含义与执行标准

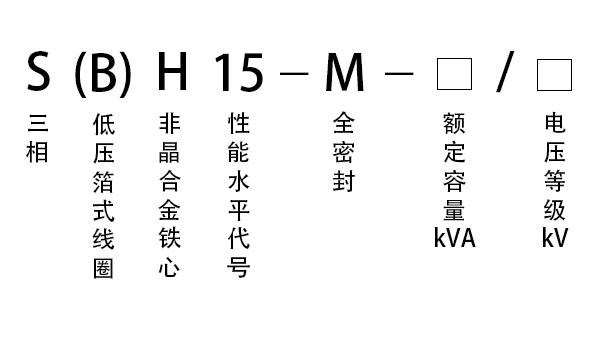

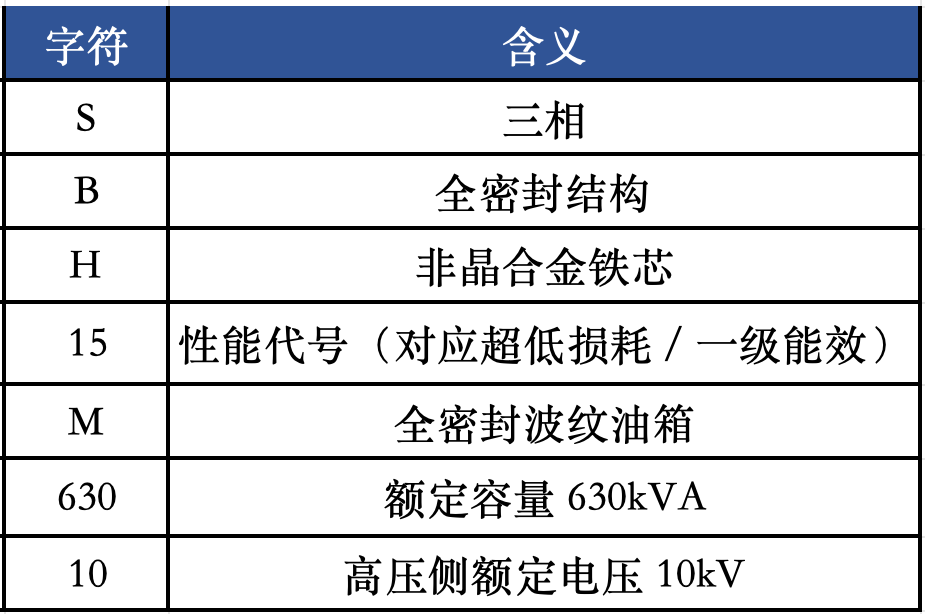

1. 型号解析（以 SBH15-M-630/10 为例）

2. 执行标准

GB/T 25446-2010《油浸式非晶合金铁心配电变压器技术参数》

GB 20052-2020《电力变压器能效限定值及能效等级》

GB 1094《电力变压器》系列标准

JB/T 10318《油浸式非晶合金铁芯配电变压器技术参数和要求》

二、核心技术特点

1. 超低空载损耗（最大优势）

铁芯采用铁基非晶合金带材，原子呈无序排列，磁滞损耗极低。

空载损耗：比 S11 降低 70%~80%，比 S22 降低 40%~50%。

励磁电流：仅为硅钢片变压器的 1/10 左右，运行更省电。

2. 结构与材料优势

◎铁芯：全斜接缝，无冲孔，磁路对称，噪音低。

◎绕组：

高压：优质无氧铜导线，瓦楞油道设计，散热好。

低压：常用铜箔绕制，抗短路能力强，耐谐波、耐不平衡负荷。

◎油箱：全密封波纹、片式散热器，免维护，延缓绝缘油老化。

◎绝缘：真空注油，绝缘性能稳定，局部放电量小。

3. 运行特性

低噪音：比国标 JB/T 10088 平均低 20%，适合居民区、医院。

低温升：空载损耗小，温升低，绝缘老化慢，寿命≥30 年。

调压方式：无励磁调压（±2×2.5% 或 ±3×2.5%），停电调档。

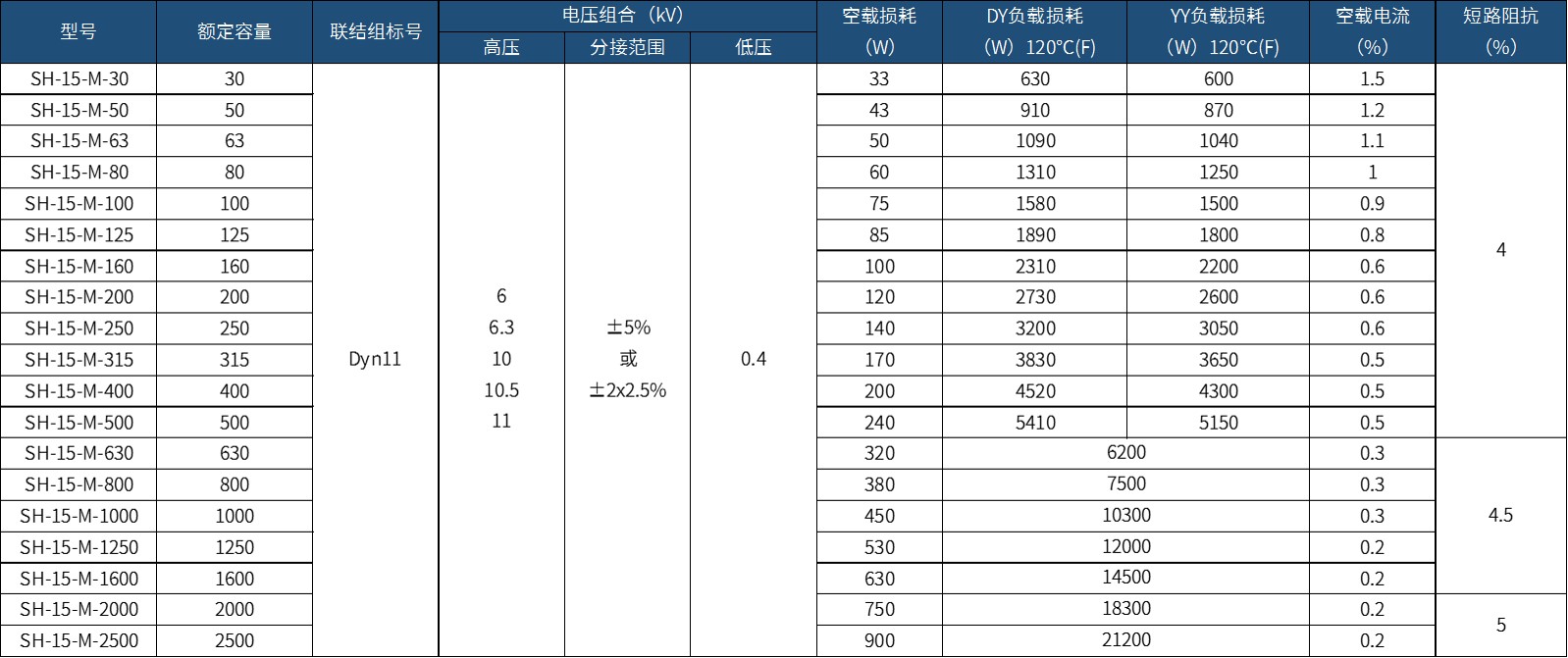

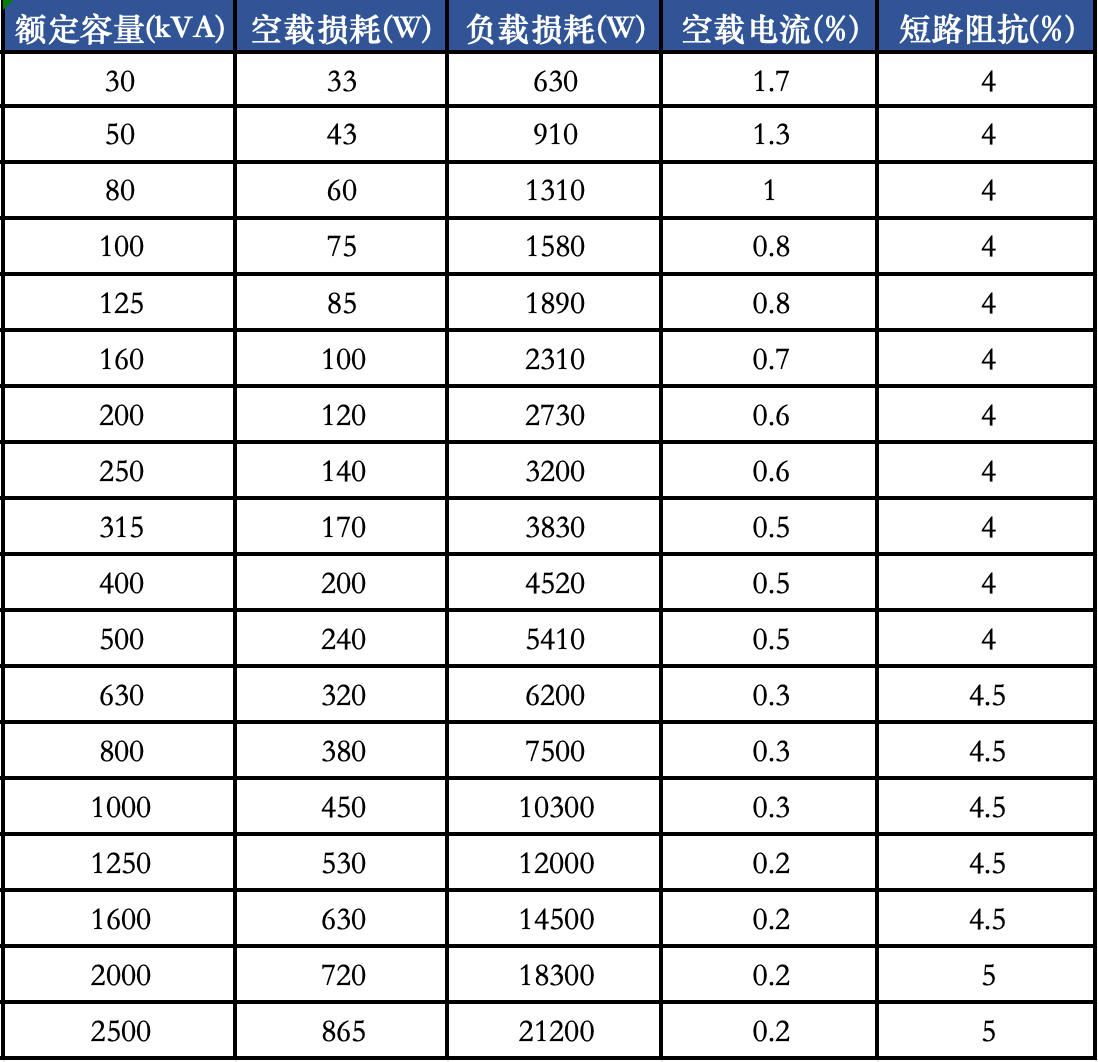

三、技术参数表（10kV/0.4kV，Dyn11，ONAN）
