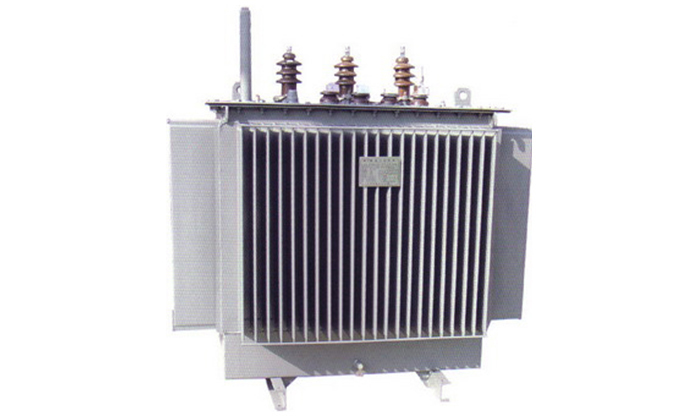

S22能效一级油浸式电力变压器 产品简介

S22 能效一级油浸式变压器是依据 GB 20052-2020 国家标准研发的新一代超低损耗、节能型配电设备，型号后缀常标有 NX1，代表国家最高能效等级。

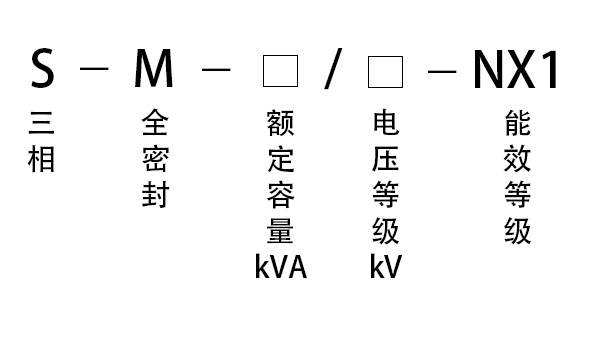

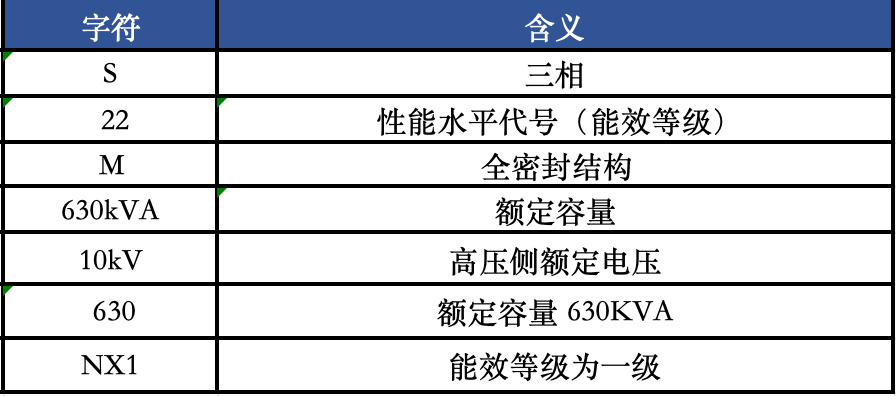

一、型号含义

以 S22-M-630kVA/10kV-NX1 为例：

二、核心技术特点

1. 超低损耗设计（核心优势）

空载损耗：比传统 S11 型降低30% 以上，比 S13 型降低约20%。

负载损耗：比传统型号降低20%~30%。

运行效率：额定负载下效率≥99%，在65%-75%负载率区间效率最优。

2. 先进材料与工艺

铁芯：采用高导磁晶粒取向超低损耗硅钢片，配合五级接缝工艺，磁阻更小。

绕组：使用高导电率无氧铜，优化绝缘结构，降低电流密度。

3. 低噪音

优化磁路设计，噪音水平较国标（JB/T 10088）平均降低20%，适合居民区、医院、学校等环境。

4. 高可靠性

抗短路能力强：线圈采用箔绕 / 线绕结合，轴向安匝分布均匀。

全密封免维护：波纹油箱结构，防止绝缘油受潮氧化，延长寿命。

散热高效：配置波纹散热片或片式散热器，适应高温与重载工况。

三、技术参数表

符合 GB 200522020 一级能效，10kV/0.4kV，Dyn11，ONAN，全密封

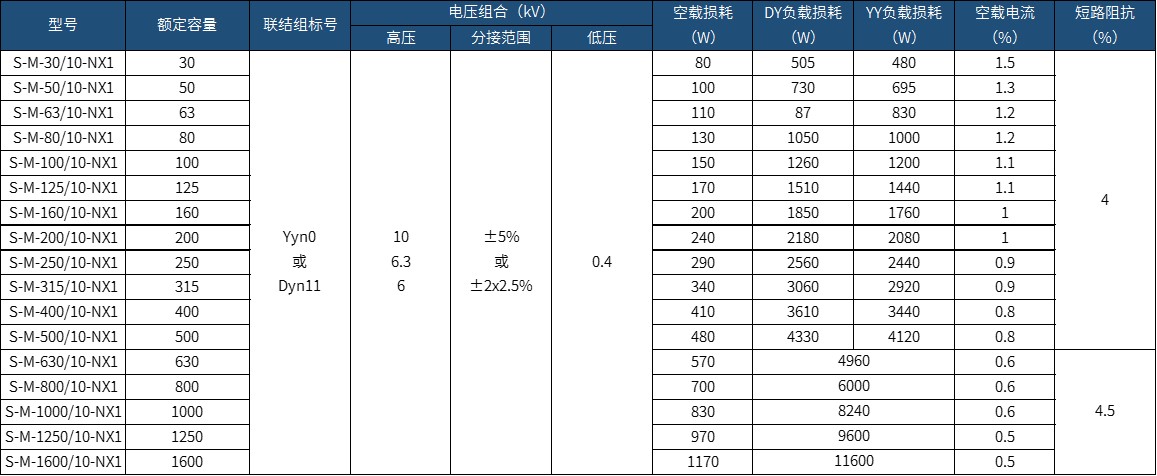

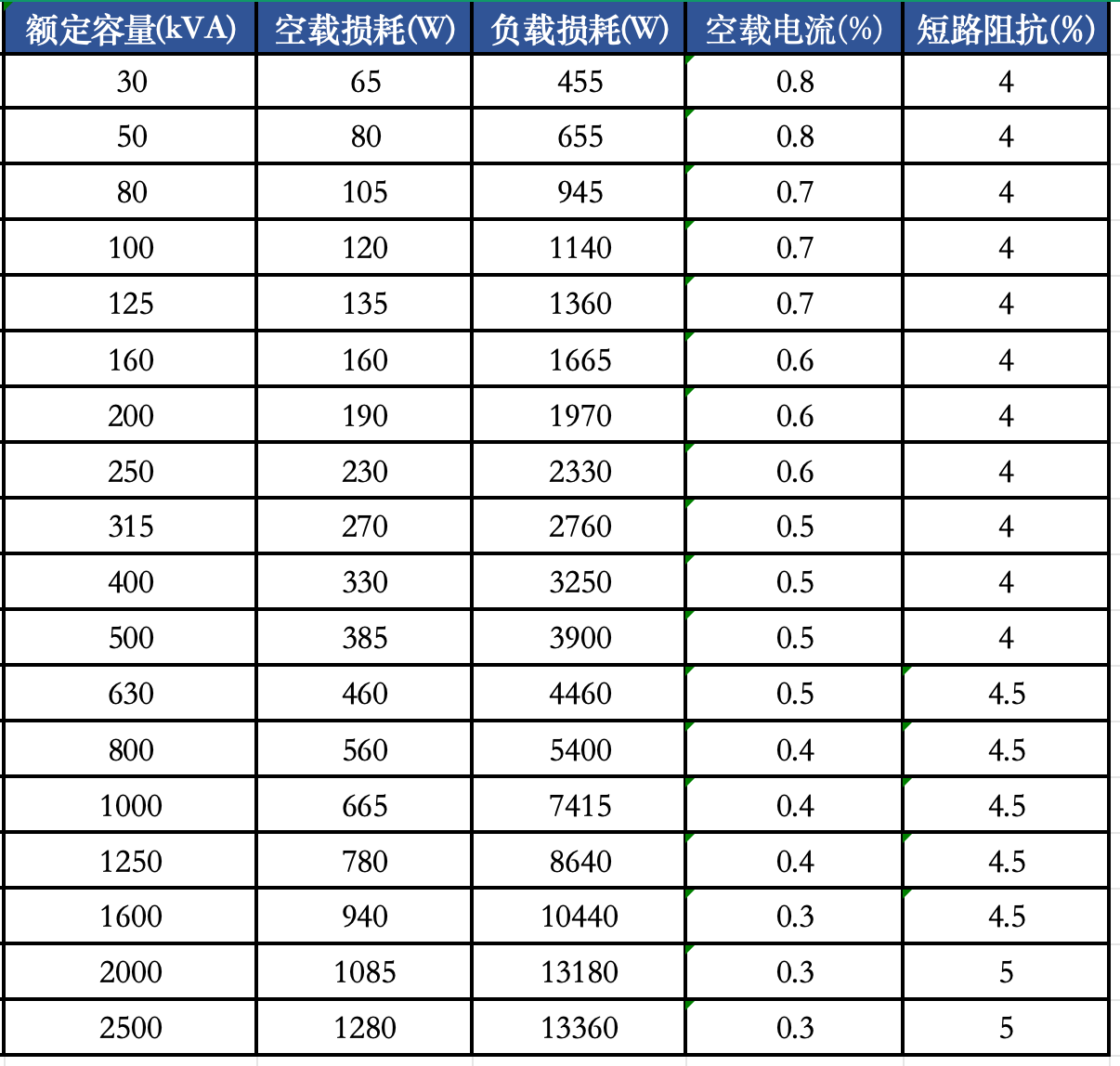

1. 参数表

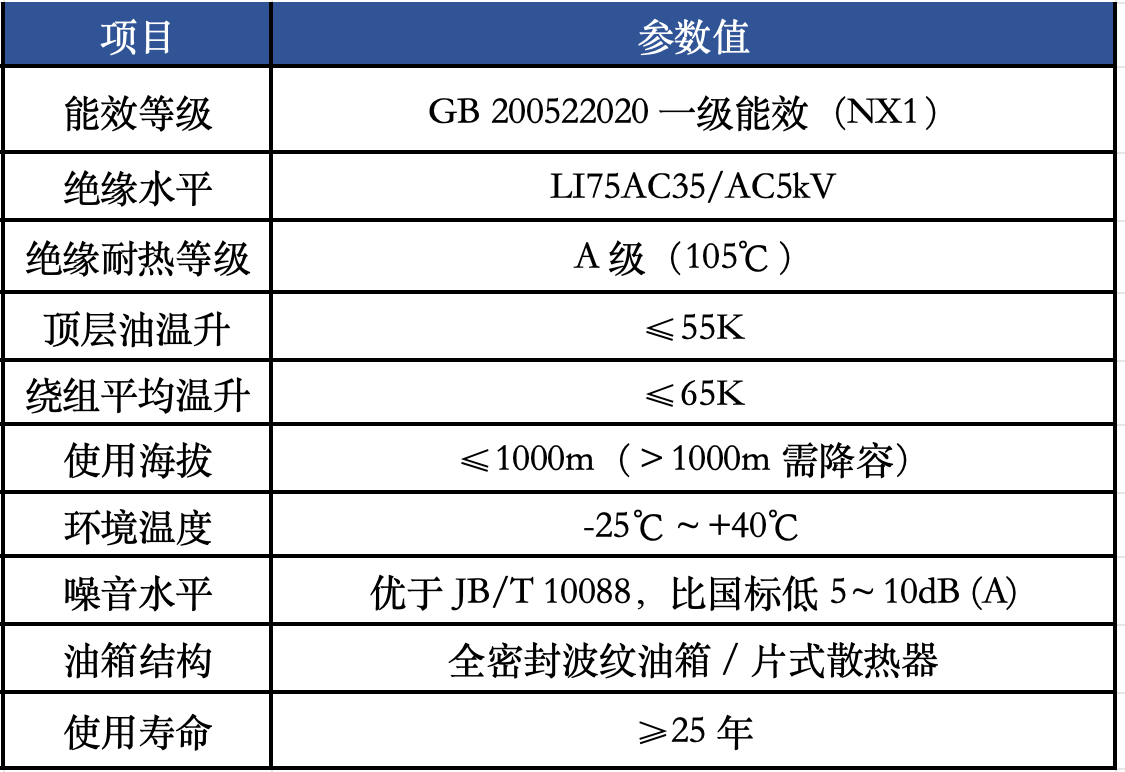

2.其它参数
