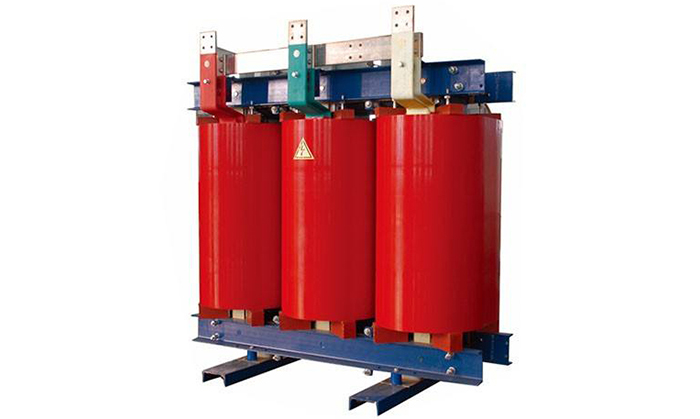

SCB12三级能效干式电力变压器产品简介

SCB12系列三级能效干式电力变压器是三相环氧树脂浇注、低压铜/铝箔绕制的干式变压器，符合国家三级能效标准（GB 200522024），具备安全无油、低损耗、低噪音、抗短路能力强等核心优势，是工业与民用配电系统的主流选择，广泛应用于高层建筑、机场、车站、码头、地铁、医院、电厂、冶金行业、购物中心、居民密集区等场景，提供稳定可靠的电能转换与分配服务。

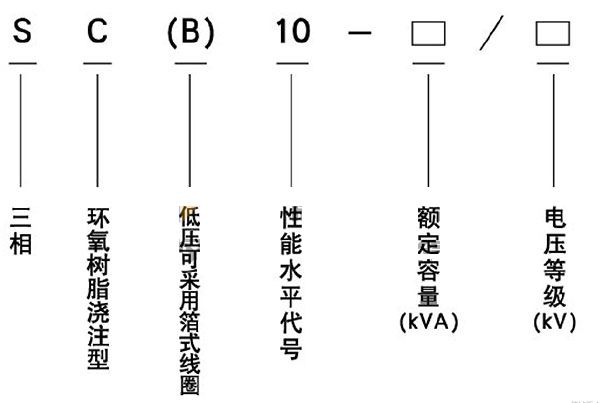

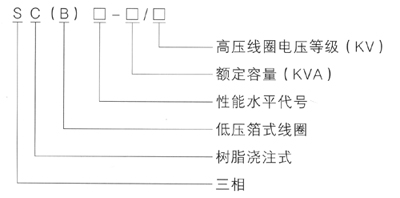

型号含义

核心技术亮点

1. 安全无油，防火防爆（核心优势）

   100% 无油化设计：彻底杜绝油泄漏、火灾与环境污染风险，符合消防规范，适合人员密集场所与地下建筑。

   F 级绝缘系统（标准配置）：耐热 155℃，真空浇注 + 高温固化工艺，防潮、防尘、耐化学腐蚀，局部放电量≤10pC，绝缘寿命达25 年以上。

   整体浇注结构：绕组与铁芯一体化浇注成型，机械强度高。

   防护等级可选：IP00（无外壳）/ IP20（防触碰）/ IP23（防溅水）/IP30 /IP40（可选）适配不同安装环境，提升运行安全性。

2. 三级能效，经济节能

   标准三级能效：符合 GB 200522024《电力变压器能效限定值及能效等级》三级能效要求。

   高导磁铁芯设计：采用高导磁硅钢片，45°斜接缝 + 阶梯叠片工艺，降低铁芯磁阻，空载电流低至0.6%–1.3%（随容量增大而降低)。

   绕组：高压绕组采用铜/铝导线多层圆筒式绕制，低压绕组采用铜/铝箔绕制，导电性能优异，电阻损耗小，运行效率达95%–97%。

   优化散热结构：强迫风冷（AF)，AF 模式下可提升20%额定容量，满足短时过载需求。

3. 低噪稳定，绿色环保

   运行噪音<60dB: 比普通干式变压器降低约5–8dB，适配噪音敏感区域（医院、学校、酒店）。

   100% 可回收材料：环氧树脂、硅钢片、铜绕组均可回收利用.

   温控监测：标配PT100 温度传感器，实时监测绕组温度，具备到达设定温度后启动或关闭风机，高温报警 、     超温跳闸功能，可选配远程监控模块，实现无人值守。

   免维护设计：干式结构，无需定期换油，仅需定期清洁，维护成本低廉，适合偏远地区与无人值守站点。

4. 适配性强，安装灵活

   无载调压设计：标准配置±2×2.5%（5 档）,特殊定制可达±4×2.5%（9 档），适配电网电压波动，确保输出电压稳定。

   联结组别可选：常规D.yn11（优先，抑制谐波，降低零线电流），Y.yn0（可选，适合三相平衡负载),满足不同配电系统需求。

   体积小: 较同容量油浸式变压器体积减小20%，安装便捷，可室内 / 室外箱壳中安装，节省空间与安装成本。

   环境适应性强：可在-25℃至 + 40℃环境温度下正常运行，适应高海拔（≤4000m）与高湿度（≤95%）环境，无需特殊防护。

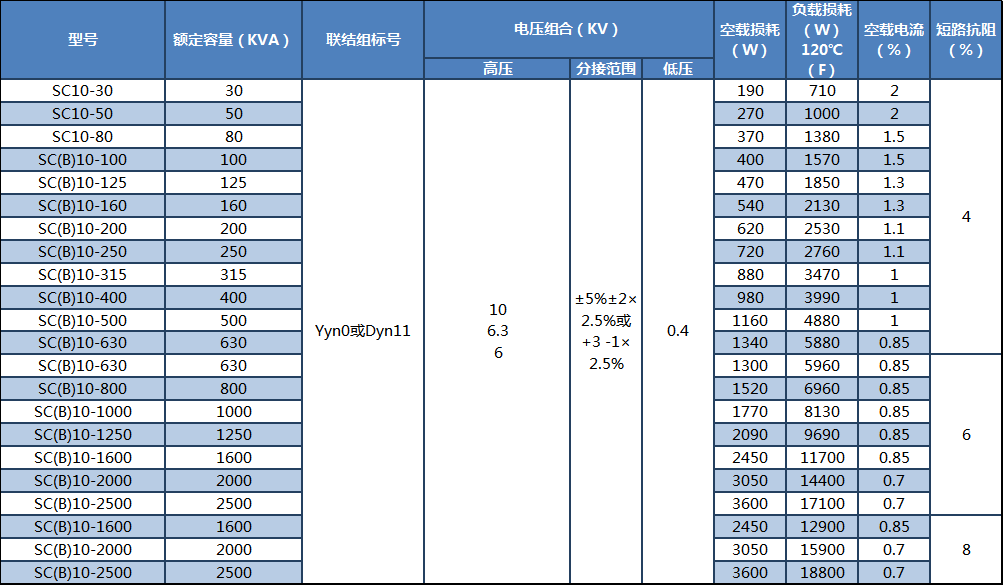

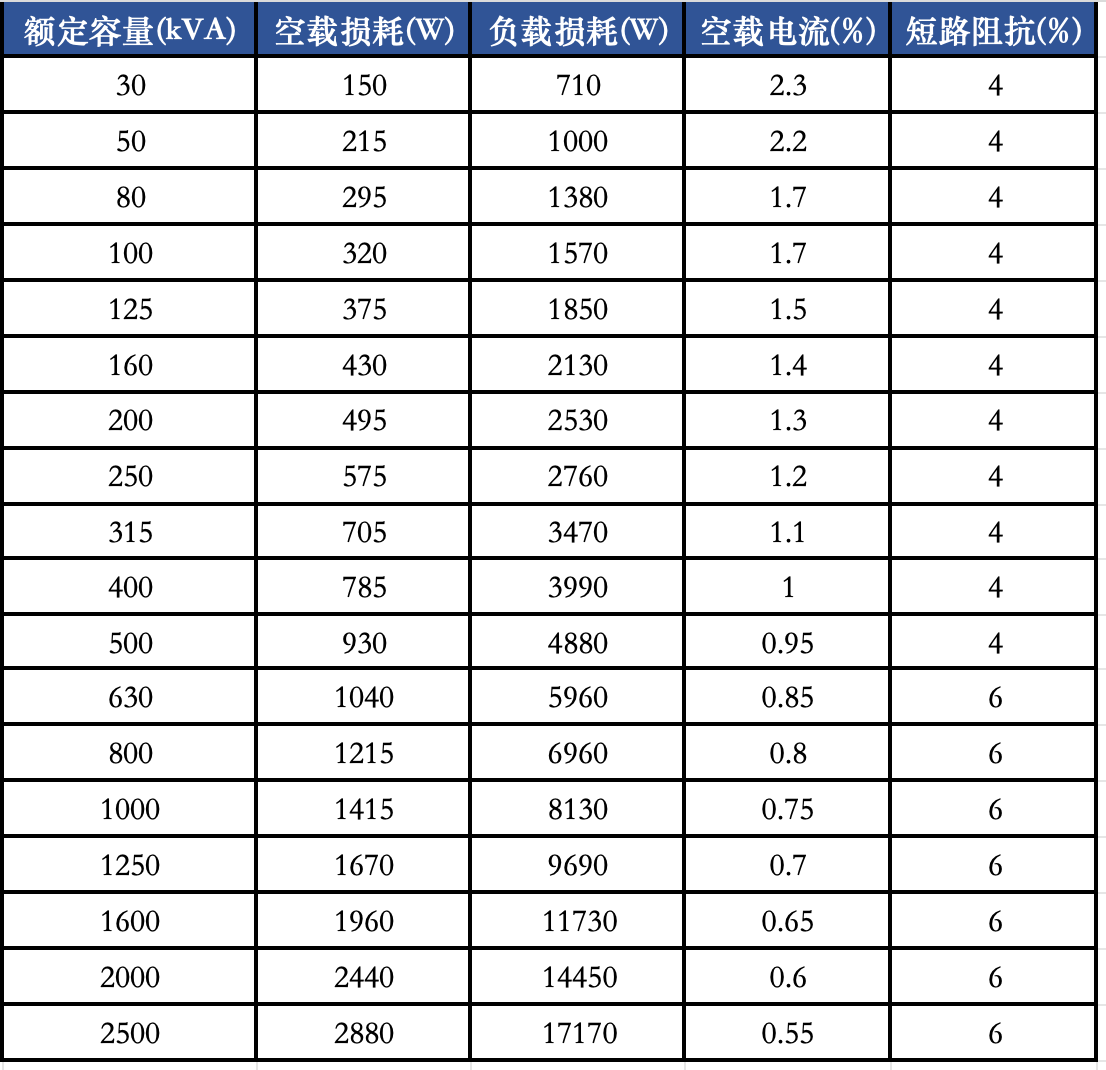

核心技术亮点参数 (10kV/0.4kV , 50Hz )表格

SCB12为三相环氧树脂浇注、低压箔绕干式变压器，按 GB 200522020 为三级能效，绝缘等级 F 级，联结组 D.yn11/Y.yn0，频率 50Hz。
